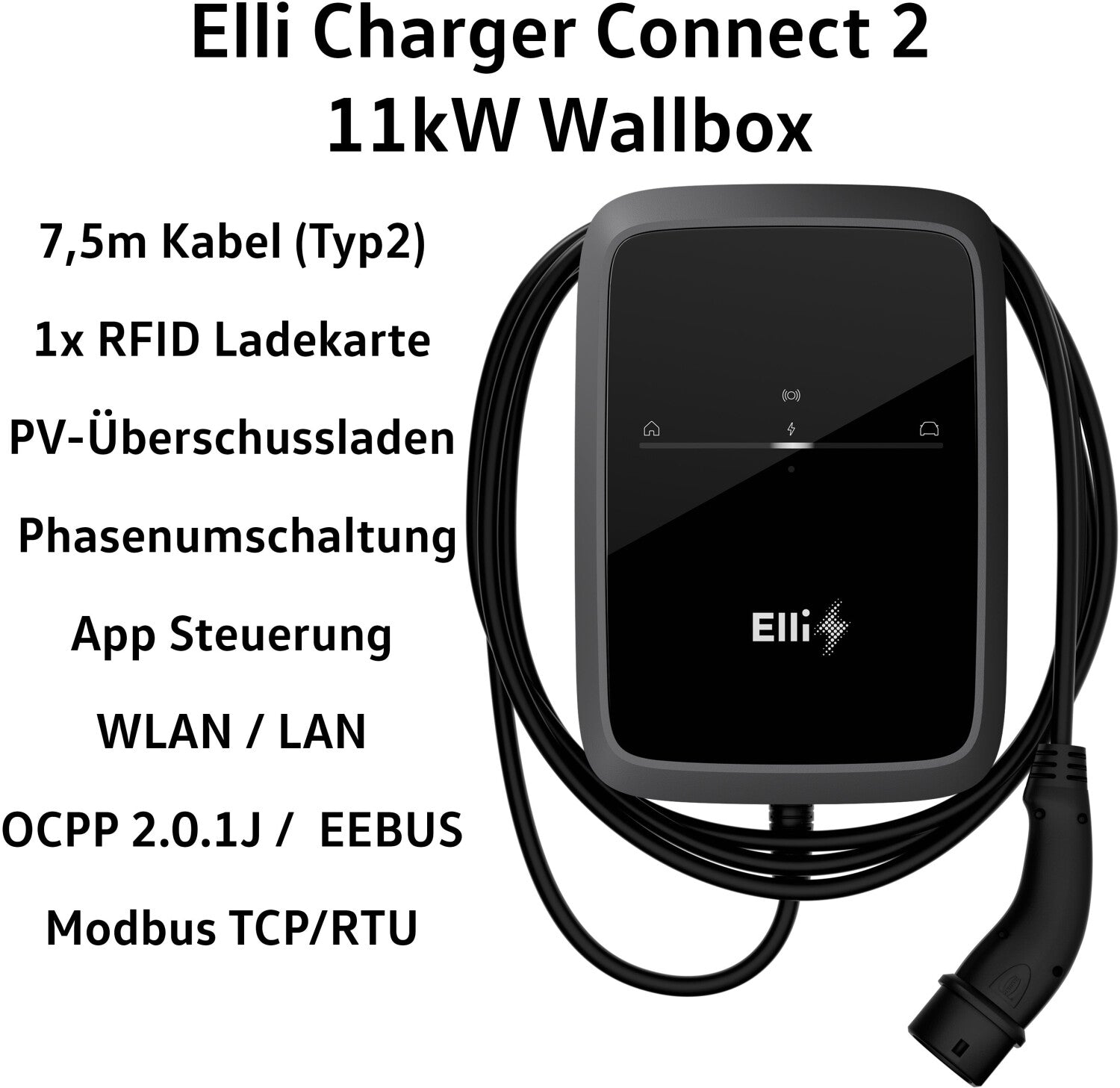

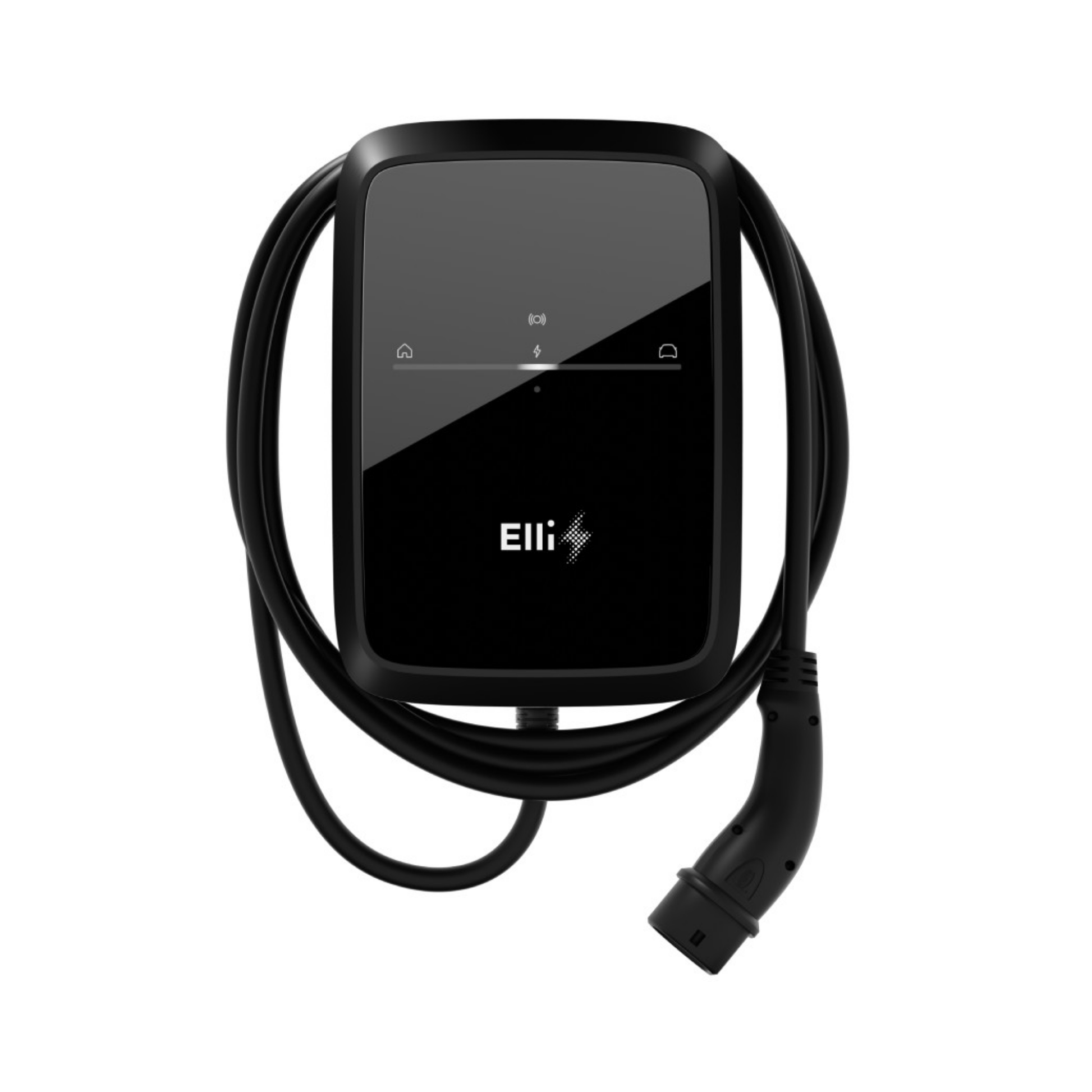

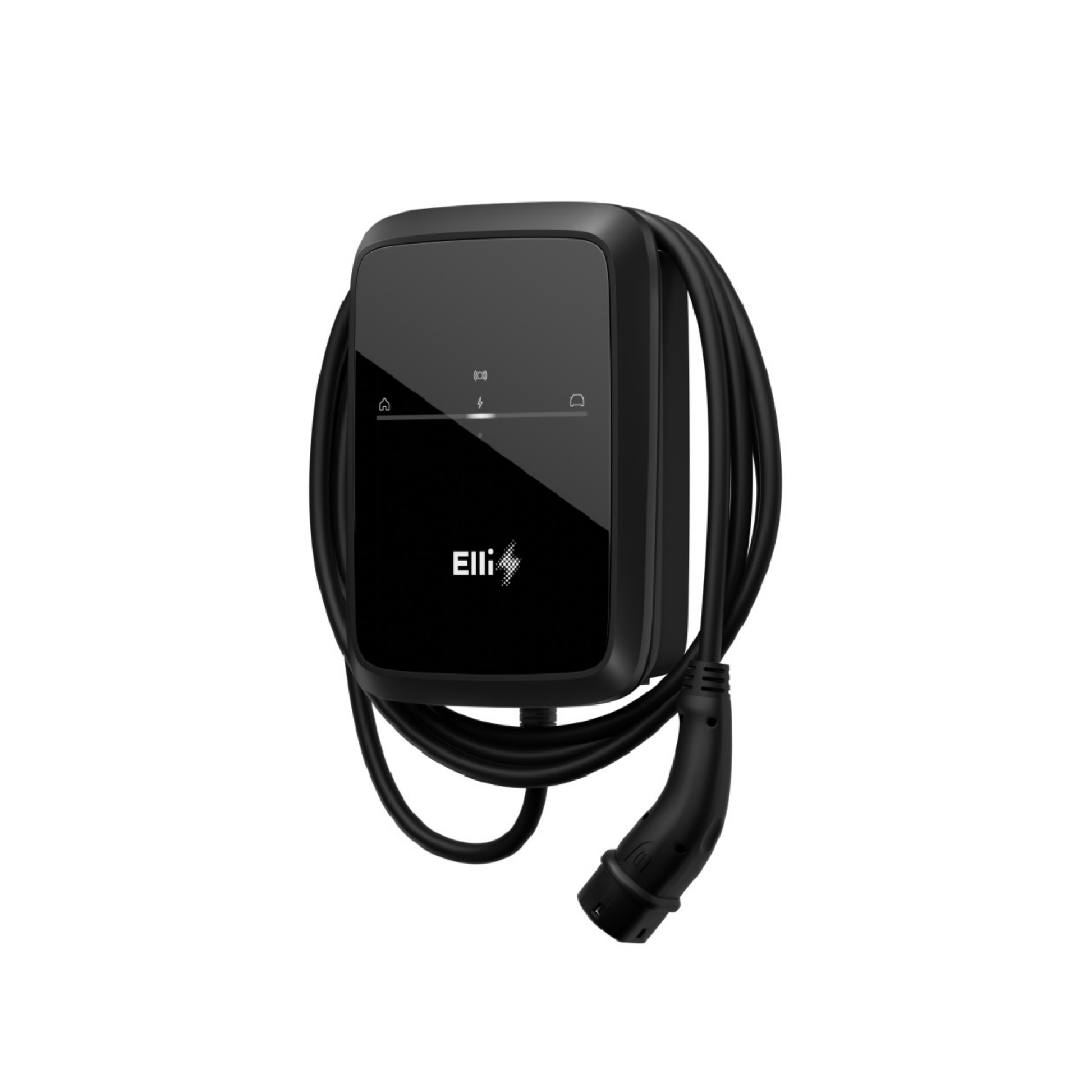

Der Elli Charger Connect 2 ist eine smarte Wallbox für das komfortable Laden zuhause. Je nach Ausführung lädt sie mit 11 kW oder 22 kW und ist mit einem fest integrierten Typ-2 Ladekabel in 4,5 m oder 7,5 m erhältlich. Die Wallbox ist für Innen- und Außenbereiche geeignet, bietet LAN, WLAN, RFID, App-Steuerung und eine moderne Benutzerführung über die Elli Charging App.
Besonders stark ist der Charger Connect 2 bei intelligenten Ladefunktionen. Unterstützt werden Solar-Prognose-Laden, PV-Überschussladen und preisoptimiertes Laden. Durch die integrierte automatische Phasenumschaltung kann die Wallbox den Ladestrom flexibel an den verfügbaren PV-Überschuss anpassen. Für echtes PV-Überschussladen wird zusätzlich ein kompatibler Modbus-Energiezähler benötigt.
Auch technisch ist die Wallbox sehr gut aufgestellt. Sie unterstützt OCPP 2.0.1, EEBUS sowie Modbus TCP/RTU und eignet sich dadurch für die Einbindung in moderne Energiemanagement- und Smart-Home-Systeme. Zusätzlich sind statisches und dynamisches Lastmanagement möglich. Ohne zusätzlichen Energiezähler kann bereits ein statisches Lastmanagement genutzt werden; mit passendem Energiezähler ist auch dynamisches Lastmanagement realisierbar.
Bei der Installation profitiert der Nutzer von einem robusten Gehäuse mit IP55 und IK10 sowie einer integrierten DC-Fehlerstromüberwachung mit 6 mA. Laut Installationshandbuch ist keine integrierte AC-Fehlerstromschutzeinrichtung vorhanden, weshalb bauseitig ein FI Typ A erforderlich ist. Damit ist der Elli Charger Connect 2 eine starke Wahl für private Haushalte mit Fokus auf Komfort, PV-Nutzung und smartes Laden.
Allgemeine Eigenschaften
- Hersteller: Elli
- Modell: Charger Connect 2
- Herstellernummern: ENG11E102, ENG22E102, ENG22E104
- Farbe: Schwarz
- Anwendungsbereich: Innen- und Außenbereich
- Schutzart: IP55
- Stoßfestigkeit: IK10
Elektrische Eigenschaften
- 11-kW-Variante: 1-phasig 3,7 kW / 3-phasig 11 kW
- 22-kW-Variante: 1-phasig 7,4 kW / 3-phasig 22 kW
- Min. Ladeleistung: 0,023 kW
- Einstellbarer Ladestrom: 6 A bis 16 A (11 kW) / 6 A bis 32 A (22 kW)
- Bemessungsstrom: 16 A (11 kW) / 32 A (22 kW)
- Netzfrequenz: 50 / 60 Hz
- AC-Bemessungsspannung: 220–240 / 380–415 V
- Max. Ladeleistung pro Ladepunkt: 11 kW oder 22 kW je nach Variante
Ladetechnik
- Ladeanschluss: Typ-2 Ladekabel, fest angeschlagen
- Kabellängen: 4,5 m oder 7,5 m
- Lademodus: Mode 3
- Fahrzeugstecker: Typ 2 nach EN 62196-2
- Anzahl Ladepunkte: 1
- Automatische Phasenumschaltung: ja
Konnektivität & Steuerung
- Konnektivität: WLAN 2,4 GHz (Access Point / Client), Ethernet RJ45
- App-Steuerung: Elli Charging App
- Autorisierung: RFID, App, freies Laden ohne Autorisierung
- Kommunikationsprotokolle: OCPP 2.0.1, EEBUS, Modbus TCP/RTU
- Software-Updates: Remote-Software-Update / over the air
Energie- & Lastmanagement
- Energiezähler: integriert
- Lastmanagement: Hub / Satellite
- Lokale Optimierungsfunktionen: Überlastschutz, Lastmanagement
- Intelligente Ladefunktionen: Solar-Prognose-Laden, PV-Überschuss-Laden, preisoptimiertes Laden
- PV-Überschussladen: mit kompatiblem Modbus-Energiezähler möglich
Sicherheit & Schutz
- DC-Fehlerstromüberwachung: 6 mA gemäß IEC 62955
- Integrierte Fehlerstromschutzeinrichtung: nein
- Hinweis Installation: externer FI Typ A erforderlich
Gehäuse & Montage
- Abmessungen (H x B x T): 372 x 260 x 116 mm
- Gewicht 11 kW / 4,5 m: 4,17 kg
- Gewicht 11 kW / 7,5 m: 4,89 kg
- Gewicht 22 kW / 4,5 m: 5,33 kg
- Gewicht 22 kW / 7,5 m: 6,87 kg
- Montageart: Wandmontage
Installation
- Anschlussklemmen: 2,5–6 mm² (11 kW) / 6–10 mm² (22 kW)
- Kabeleinführung: von unten oder hinten
- RS-485 / Ethernet: optional anschließbar
- Wandtragfähigkeit: mindestens 40 kg
- Montagehöhe: ca. 50 bis 115 cm
- Mindestabstand: 20 cm umlaufend
Umgebungsbedingungen
- Betriebstemperatur 11 kW: -25 °C bis +50 °C
- Betriebstemperatur 22 kW: -25 °C bis +45 °C
- Lagertemperatur: -30 °C bis +80 °C
- Max. Luftfeuchtigkeit: 85 % nicht kondensierend
- Max. Einsatzhöhe: 2.000 m
- Max. Geräuschemission: 35 dB
Lieferumfang
- Enthalten: Wallbox mit fest montiertem Ladekabel, Deckel, Zierrahmen, Wandabstandshalter, Zugangsdatenkarte, RFID-Karte, Bohrschablone, Montagematerial, Installationsanleitung, RS-485-Schraubklemme, Kabelverschraubungen, Blindstopfen und Dichtsätze je nach Variante
